本文我們將對固體蓄熱式電鍋爐的產品結構做詳細解析，讓您對它有更深入了解。

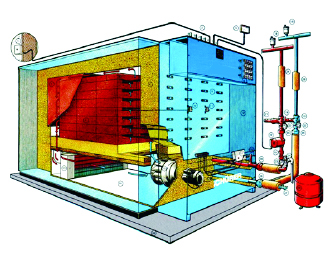

固體蓄熱式電鍋爐產品內部結構——10大組成部分

1) 多組電加熱單元；

2) 固體合金蓄熱體；

3) 絕熱保溫層；

4) 單級或多級熱交換器組；

5) 耐高溫空氣循環離心風機組；

6) 低壓電功率供給柜組；

7) 自動程序控制指令柜；

8) 傳感系統；

9) 鋼制設備組架及設備外殼；

10 次級熱交換介質進出設備連接單元；

固體蓄熱式電鍋爐各組成部分功能簡介

1.多組電加熱單元

這個單元是由一種特殊合金制作的串并聯組成的電加熱組，它是利用電阻原理，將電能轉換為高溫熱能，對受熱體固體蓄熱池進行熱交換。

2. 固體合金蓄熱體

固體合金蓄熱體是由特質固體合金材料組成，它能將電能轉換而成的熱能吸收并存儲起來，蓄熱就是靠它來完成的。

3.絕熱保溫層

由于蓄熱體一個工作周期的蓄熱完成時，它的溫度可高達800℃，需要有密封的絕熱層進行與外界的熱絕緣。當需要熱能輸出時，作為換熱介質的高溫空氣所運行的循環通道，也需要與外界熱絕緣。所以設備設立有良好有效的絕熱保溫層。

4. 熱交換器組

熱交換器，是在將存儲的熱能按需要輸出時，設備內的高溫循環空氣通過它，與負載循環介質進行熱交換，將熱能輸出至負載裝置。

5.耐高溫空氣循環離心風機組

風機，是鍋爐系統一般都會配備的設備，是負責為設備內高溫換熱循環空氣提供動能的設備。它將循環空氣送入高溫蓄熱體內，空氣在蓄熱體內升溫后再將它送入換熱器組內進行熱交換，交換后的低溫空氣再經過風機送入蓄熱池，周而復始。這個單元非常重要，熱能輸出的精確度主要是靠它進行變頻無極控制。

6. 電功率供給柜組

電功率供給柜組，又稱電控柜，是為設備提供電能的設備單元。

7. 自動程序控制指令柜

自動程序控制指令柜，是整個設備系統的心臟，所有的程序指令都是提前編好并存儲在此柜的電腦芯片中。它除了電腦控制單元外，所有執行程序指令的中間設備及元器件也都安裝在此柜中。

8.傳感系統

設備運行的所有參數，是通過由壓力、溫度、流量、濕度等諸多傳感器將數據傳遞給自動程序控制指令系統，通過此系統對各運行單元進行精確控制。

9. 鋼制設備組架和鋼制外殼

鍋爐本體外殼為鋼制設備組架和鋼制該科，它們有良好的結構力學特征和良好的防腐性能。

10.次級連接部分

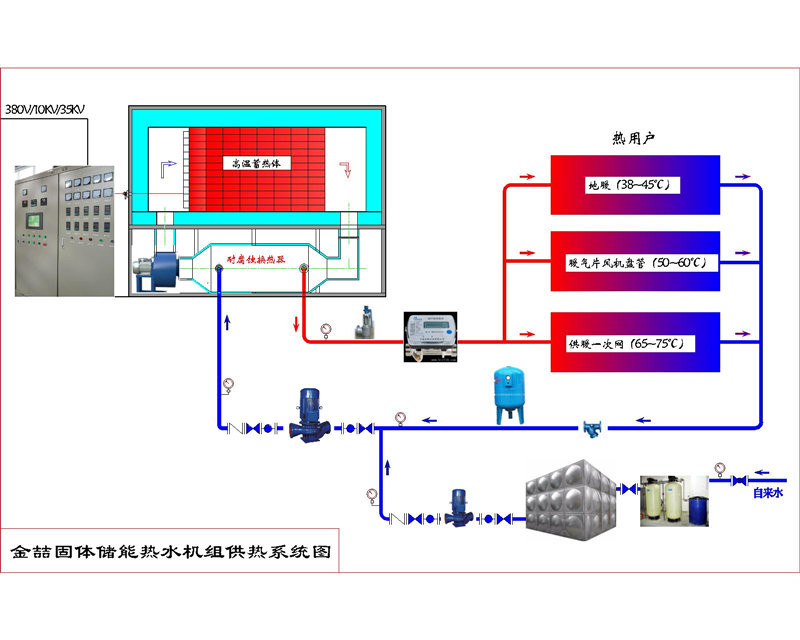

（與外圍設備連接）分為冷熱水系連接、冷熱風系連接、蒸汽系連接和導熱油系連接，不同的工藝和不同的介質，需要不同的連接方式。

以上是固體蓄熱電鍋爐的內部結構解析。隨著技術的進步，我們一直在對產品進行改進，因此，最新的產品內部結構解釋，請以銷售經理與您的溝通為準。
