隨著清潔能源政策的推進，谷電儲熱采暖成為備受市場熱寵的清潔能源供熱形式，固體電儲熱技術更是谷電儲熱領域的佼佼者，普遍應用于大面積采暖改造、電廠深度調峰和工業生產用熱等領域。

固體電儲熱技術原理

固體電儲熱技術，是將低價電時間段的電能以及無法被電網消納的風電、光伏電力轉化為熱能存儲于固態儲熱材料中，在需要提供熱量時，通過適宜的取熱手段進行熱量釋放。整個過程為全自動運行，無需人員值守。

其工藝流程為：電加熱（谷電/風電/光電均可）→固體介質儲熱→取熱→熱交換→供熱末端。固體儲熱利用了固態介質熔點高、密度大、導熱快等的特點。我們在《儲熱式電鍋爐儲熱介質的選擇與分析》一文中對市場上目前常見的儲熱形式做了分析，感興趣可移步閱讀。

目前市場上已經出現的固體儲熱介質包括95#鎂磚、92#鎂磚、鎂鐵磚、紅磚、高鋁磚和石墨、相變蓄熱磚等為主。雖然固體儲熱以性能穩定著稱，但并不是所有的固態儲熱介質都能達到設計標準，有些儲熱介質被詬病較多，甚至使有些用戶到了談之色變的程度。經過多年的行業發展，95#鎂磚和92#鎂磚以儲熱密度大、導熱系數和導電系數均適宜、狀態穩定性佳等優點占據了較大的市場份額，市場口碑更好，應用也更穩定。我們金喆新能源自有的異形定制儲熱磚更是敢承諾終身質保，20年不粉不碎。

固體電儲熱技術特點

優點

固體電儲熱技術的優點是：儲熱溫度高、占用空間小、蓄放熱效率快、控制工藝簡單安全、儲熱性能穩定、無腐蝕無污染、設備運行安全系數高、可應用范圍廣、結構簡單以及維護可操作性強等。

缺點

固體電儲熱技術的缺點是：儲熱體笨重，對安裝空間的承重有要求；設備造價高；高低溫放熱穩定性差；加熱絲更換難度大等。

固體電儲熱鍋爐結構設計

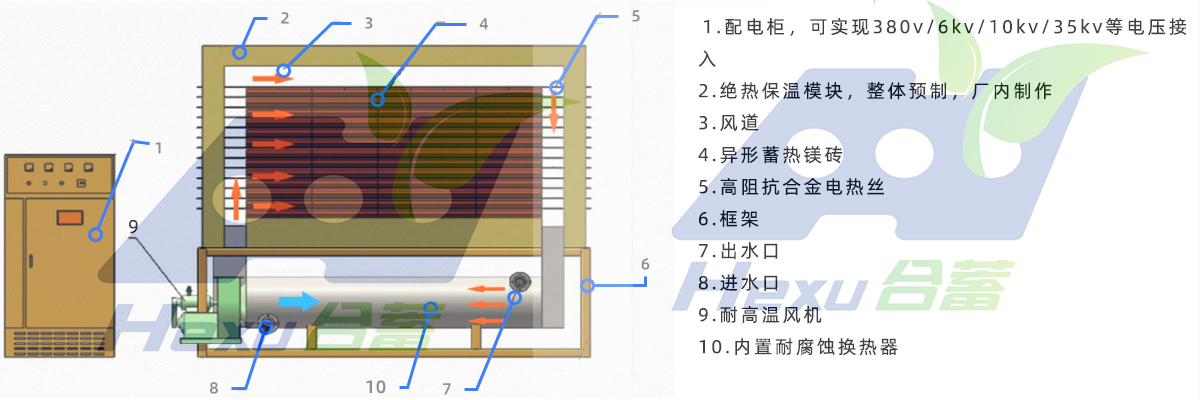

根據上文原理介紹可推測，一臺完整的固體電儲熱鍋爐應包含儲熱模塊和放熱模塊（也可稱熱交換模塊）。目前行業內有兩種鍋爐結構設計：

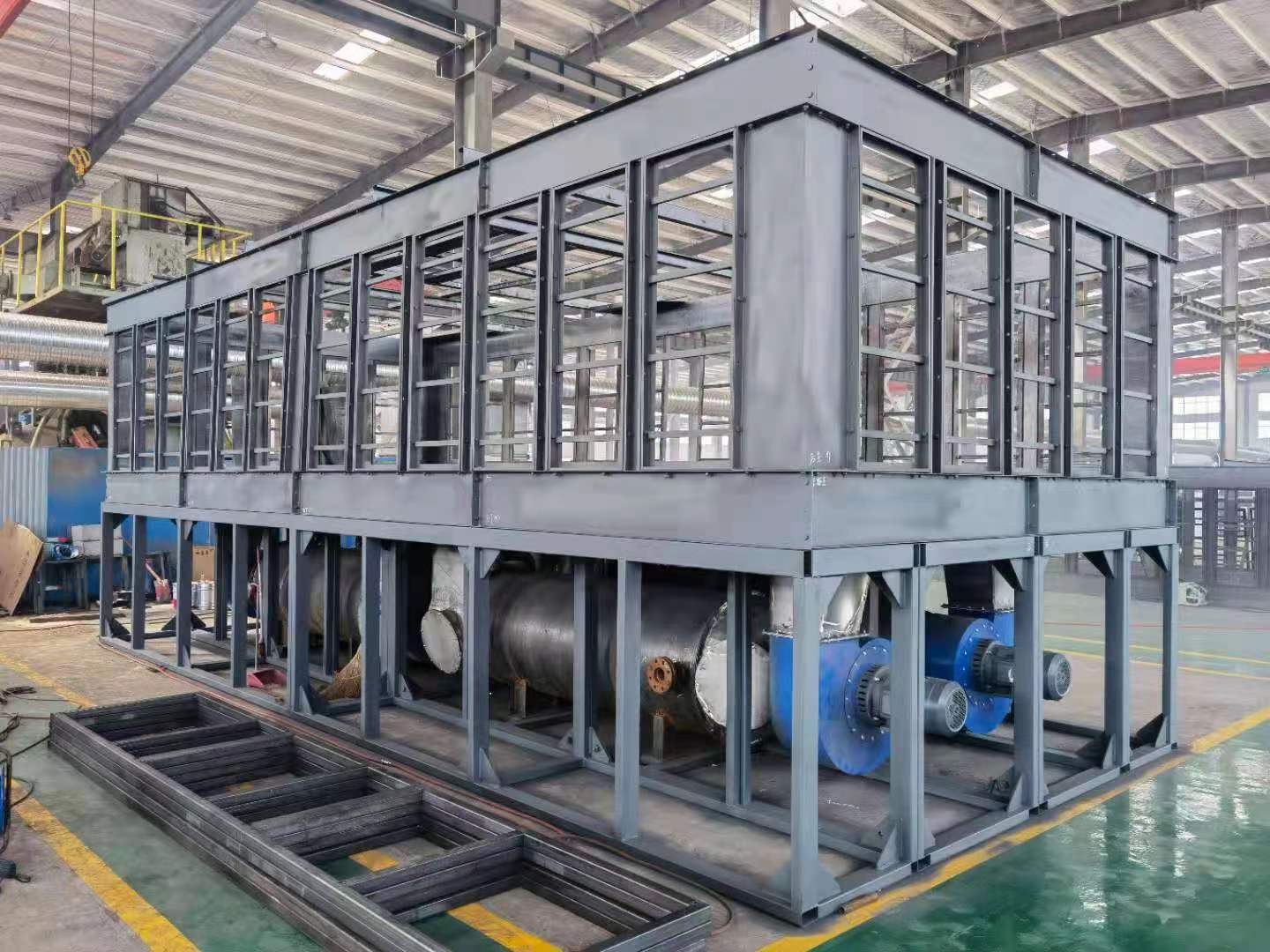

第一種結構設計，是將儲熱模塊和放熱模塊集成為一體機，采用上蓄熱體+下換熱器的上下結構，這也是我們金喆新能源的鍋爐結構，這種結構安全系數更高，在停機時換熱器不會出汽化的可能性，換熱器出現漏水事故時也便于發現，泄露的水也不會進入蓄熱體。

第二種結構設計，是儲熱模塊和放熱模塊獨立放置，即蓄熱體落地+換熱器側放的方式，這種結構設計相較于一體化設計而言有些缺點——換熱器漏水時容易進入蓄熱體，引發電路危險。側置換熱器，蓄熱體內部換熱時，一側溫度高、一側溫度低，會造成開始升溫時蓄熱體內部溫度不均勻，出現蓄熱量不夠的情況。

固體電儲熱鍋爐的其他主要構成

除了固態儲熱介質這一核心要素以外，固體電儲熱鍋爐還包括幾個關鍵部分：

電氣部分：包含高低壓配電柜、智能電控柜、高壓啟動柜等。

電加熱組件：主要為電熱絲，以鐵鉻鋁、鎳鉻合金為主。

保溫層：主要包含內膽、防火層、保溫層、密封層及外殼。

風機：采用高溫離心風機，常見的有皮帶傳動式離心風機和直聯離心風機兩種。

換熱器：包括空氣-熱水（熱水機組用）、空氣-空氣（熱風機組用）、空氣-蒸汽（蒸汽機組用）、空氣-導熱油（導熱油機組用）等類型；根據結構，換熱器又分為管殼式、高效翅片管式和高頻焊螺旋翅片式等。

影響固體電儲熱鍋爐性能的因素

所用儲熱介質的總質量與儲熱設備的總儲熱量成正比；儲熱介質的拼擺也會影響儲熱、放熱性能，以及鍋爐系統使用壽命。

高溫風機的風量與儲熱設備的最低有效儲熱溫差成反比，與放熱速度成正比，與循環風阻成反比。

換熱器的性能和大小決定了最大放熱能力；

加熱絲(或帶、或管)的電阻值決定了儲熱設備的最大加熱能力，性能會影響設備運行穩定性。

保溫層的厚度與保溫效率成正比，與熱損失成反比，設計不當會影響鍋爐整機保溫性能和熱效率。

高溫風機、換熱器、加熱絲均為易損件。

固體儲熱技術的應用

固體電儲熱技術是一種清潔能源供熱技術,也可稱為固體電蓄熱鍋爐、固體電儲熱鍋爐等，可直接替代傳統的燃煤鍋爐、燃油鍋爐、燃氣鍋爐等熱源形式。

固體儲熱技術的熱輸出能力，與儲熱介質的最高蓄熱溫度有直接關系。例如，如果采用額定蓄熱溫度750℃的儲熱磚，那么，輸出250℃以下的熱量一般都沒有問題。但如果額定蓄熱溫度只有兩三百攝氏度，那可能只能輸出100℃以下的熱。

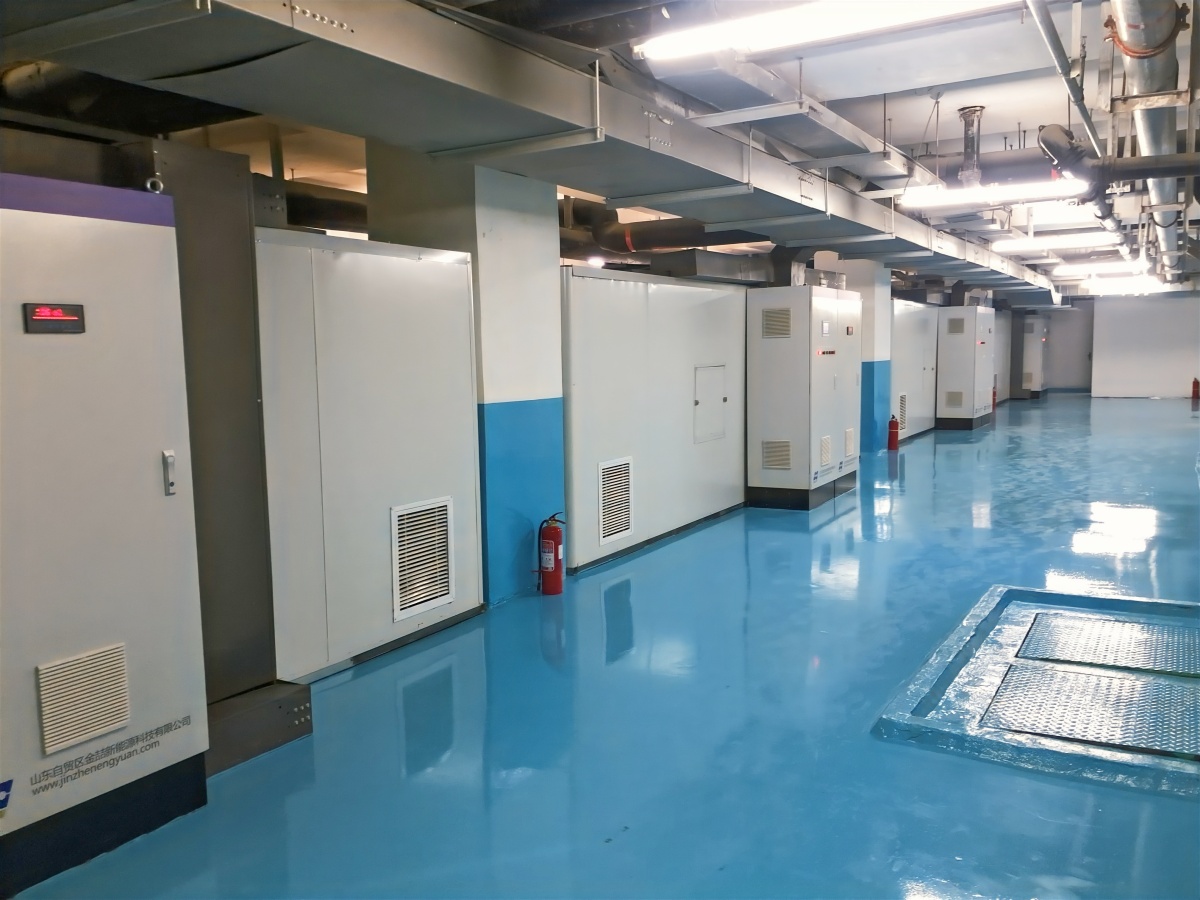

截至目前，固體電儲熱技術在清潔能源供暖領域已有十余年的推廣應用，整個行業都在快速蓬勃發展中。毫無疑問，熱水機組是該領域的主角。我們金喆新能源的熱水機組常規情況下熱水輸出溫度≤85℃，承壓狀態下熱水輸出≤130℃。

受能源政策及價格影響，工業用固體儲熱技術是近兩三年才開始被推向市場，整個領域仍處于起步階段。目前，真正有能力做出固體電儲熱蒸汽機組的廠家屈指可數，我們金喆新能源是其中之一，我們的蒸汽機組目前可供≤2.5MPa的蒸汽，且在2022年就已有實際應用案例。固體電儲熱熱風機組可穩定輸出300℃以下熱風，導熱油機組可將導熱油加熱至≤250℃，是少有的可10KV高電壓直入的大功率電加熱機組，在大功率電能替代領域有明顯優勢。
