礦井入風空氣加熱工作現狀

北方礦井冬季入風空氣加熱是礦井采暖工作的重點。目前，礦井采暖基本上都是采用燃煤鍋爐進行工作。基于燃煤鍋爐采暖工藝環節復雜、排放煙塵環保指標要求、鍋爐檢修保養及運行費用較高等系列問題，特別是近年來隨著國家節能環保工作力度的加大，許多地區已經逐步淘汰使用燃煤鍋爐進行采暖供熱，礦井采暖供熱系統改造工程已成為近一個時期各礦井技術改造工作的主要任務。

但在谷電蓄熱鍋爐尚未得到普遍認知情況下，許多礦井在采暖供熱系統改造工程中工藝選擇十分困難，現絕大多數礦井仍未開展礦井采暖供熱系統改造工作,特別是國家要求20蒸噸一下的燃煤鍋爐禁止使用后，一些單位和部門馬上更換20蒸噸以上的燃煤鍋爐，再上一套防塵設備，可能會造成大馬拉小車，鍋爐效率降低，燃料損失浪費嚴重現象。而谷電蓄熱機組是根據現場實際需要量身定制，熱效率在93%以上。并且能夠?qū)崿F(xiàn)安全、環保、節能、經濟的目標。

清潔能源供暖常規產品介紹

目前，國內非燃煤鍋爐供熱方式主要有：生物質鍋爐、燃?xì)忮仩t、燃油鍋爐、電采暖爐、太陽能等。清潔能源供暖基礎就是供暖設備，主流常規產品有以下三種：生物質鍋爐、燃?xì)忮仩t、電采暖鍋爐（電直熱鍋爐、熱泵類采暖設備、谷電蓄熱設備等方式）

固體電蓄熱供熱機組

固體電蓄熱供熱機組應用情況

目前，該產品已在全國多個城市供熱項目上使用，效果良好。特別是該設備可以大量消納棄風電供暖，引起國家科研機關、相關領域院校及電力企業的極大興趣和關注。相關發電集團也一致認為：該產品是熱源領域的一次全新變革，特別在與風電、太陽能發電及核電合作上會有更廣闊的前景。固體電蓄熱機組利用棄風電、棄水電、核電、光伏電等清潔能源及電網低谷供電時間儲存熱量，既優化提高了電網的利用率，真正做到了給清潔能源應用出口、削峰填谷，又降低了用戶采暖成本和運行費用。

根據熱量輸出形式，有熱水機組、熱風機組2種應用較多的產品。

固體電蓄熱機組工作原理

1、固體蓄熱機組為上下結構，由蓄熱體和內部換熱器兩部分組成。

2、固體蓄熱機組通過電阻加熱形式把蓄熱介質加熱到700℃以上并將熱量儲存在密閉絕緣隔熱的儲能室內。

3、在負載需要熱量供給時，設備可按照預先設定好的程序，按設定的溫度和供熱量，由自動變頻風機提供的循環高溫空氣，通過風水換熱器對負載循環水進行熱交換，由負載水泵將熱水或熱風提供至末端設備中。（比如風機盤管、暖氣片或其他換熱器中）

4通電加熱時間以及加熱溫度可根據負載和用戶實際需要，任意設定，如進回水溫差、出水恒定溫度、輸出總熱量測定、負載溫度波動平均值等。以上測檢數值通過PLC處理后，將指令傳輸給自動控制單元，對設備進行全自動精準運行控制，水溫精度控制，實現無人自動化運行。

5、特別是在谷電時段蓄熱情況下，在實現清潔采暖的同時，利用“移峰填谷”的方式大幅降低企業冬季采暖成本。

固體電蓄熱機組解決井筒入風加熱技術優勢

對于煤礦企業來說，冬季地面溫度低于0℃水的凝點，就會使入風井筒出現結凍現象，危及生產和人員安全，因此《煤礦安全規程》規定入井空氣不得低于2℃。因此，煤礦企業普遍采用礦井入風井筒地面入風口輸送熱風，冷熱風入井混合后，保證礦口溫度達到相關設計規范的要求的做法。做為礦井熱風供熱熱源，一般多采用燃煤鍋爐供熱，再通過空氣熱交換器將部分入井空氣加熱的方式進行。


固體電蓄熱機組解決煤礦采暖入風加熱技術優勢

1.安全：儲熱體正常工況下無相變過程，爐內無壓，水電分離，結構穩定，各種保護齊全；安全性能可靠；

2.環保：零排放；零排放污染物，室內清潔標準，環保100%達標；

3.經濟：使用低谷時段低價電蓄熱；做到了真正意義上的削峰填谷；運營成本低；使用壽命超過 20 年以上；

4.節能：10KV高壓直入儲熱及高效保溫專有技術，保證 95%熱電熱轉效率；

5.功能：可輸出熱水、高壓蒸汽、常壓熱風，既可應用于煤礦生產、生活用途，實現一爐多用；

6.安裝：模塊化設計，占用空間小，室內、室外均可，不受地域環境限制，靈活簡便；
7.智能：設備自動運行，實現有人巡視，無人值守，可實現遠程、近程監控，供熱周期、溫度均可隨需設定，滿足特殊化、個性化需求；

8.管理：取消了人工燒煤、出渣、維護、檢修等環節，解決了鍋爐操作用人安全問題；

9.運營；取消了人工操作、維護、檢修費用；取消了檢驗檢測費用，取消了燃煤鍋爐的除塵排污設備；大大降低了運營成本；

固體電蓄熱機組效果預測

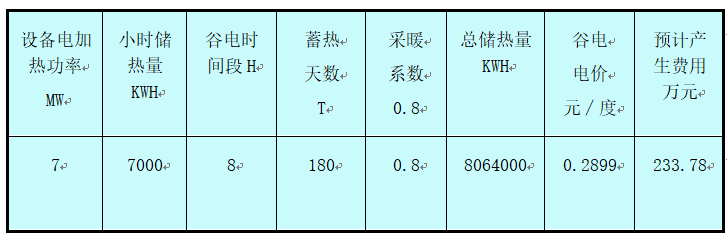

以7兆瓦蓄熱機組為例采暖時間6個月效果預測(等同于10噸燃煤鍋爐功率)

固體電蓄熱機組解決礦井入風加熱技術特點

1.高密度熱存儲技術：固體電蓄熱機組的核心部件是高能蓄熱體。經測算，蓄熱體在 500℃正常工況條件下，可運行 20 年以上免維護，經濟效益顯著；

2.高電壓大功率加熱技術：10KV高壓不經過變壓器直接引入蓄熱體，解決了高電壓大功率供熱的技術性難題，同時可極大降低輸配電初始投資，彰顯便利性和經濟性；

3.自動控制技術、安全保障完善：全自動智能控制，設備自動運行，無需人工值守，可實現有線和無線遠程監控，大幅降低人工成本；

4.獨有保溫技術：絕熱保溫材料選用納米級微粒絕熱材料，獨特設計模塊化保溫技術, 保溫效果極好，熱轉換效率達到 95%以上，有效降低運行費用。

5.與井口通風加熱設備有效匹配：供熱介質可采用高溫?zé)崴⒄羝?dǎo)熱油、熱風，能最大限度與井口現有換熱設備匹配，改造方便，節省投資。

實用案例：

1.項目地點：山西省長治市長治縣**煤礦

2.項目特點：山西省長治市首例煤礦企業煤改電項目，采用 6KV高壓直供方式引入發熱體。電蓄熱供熱機組作為煤礦多種供暖方式（包括熱水、熱風及礦下送風）的熱源。

3.供熱范圍：22000 平米廠區供暖(包含生活供暖、辦公供暖及車間供暖)以及三條井筒入風。

4.供熱形式：采用6KV高壓電直入爐體的方式，無需加設變壓器及大量低壓纜線，大大減少電力設施投資。

5.運行情況：廠區供暖溫度平穩，優于改造前，無人值守運行；礦口風溫滿足用戶要求，可保證礦口 24 小時不結冰。辦公區及食堂等較封閉場所室溫可達到 20℃以上。2018 年 12 月經歷氣溫驟降，設備仍然完美運行，無出熱不足的問題。
